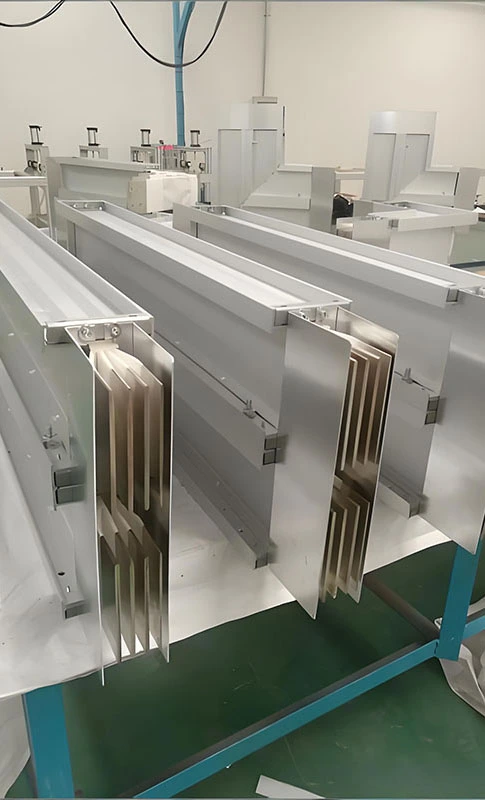

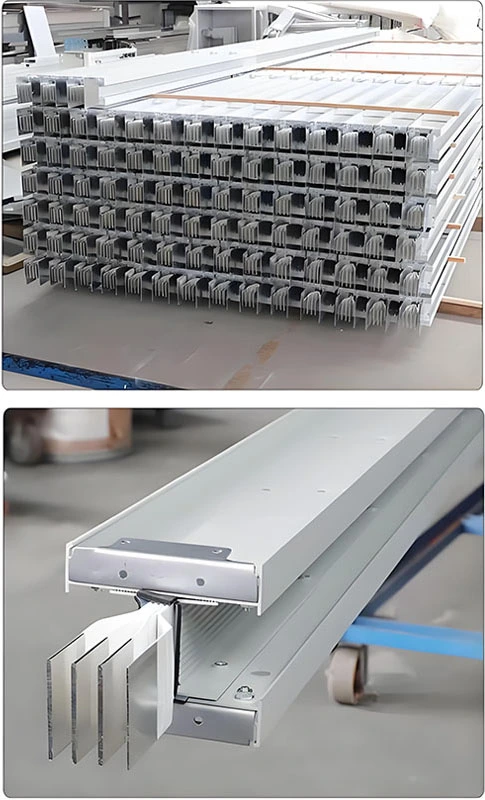

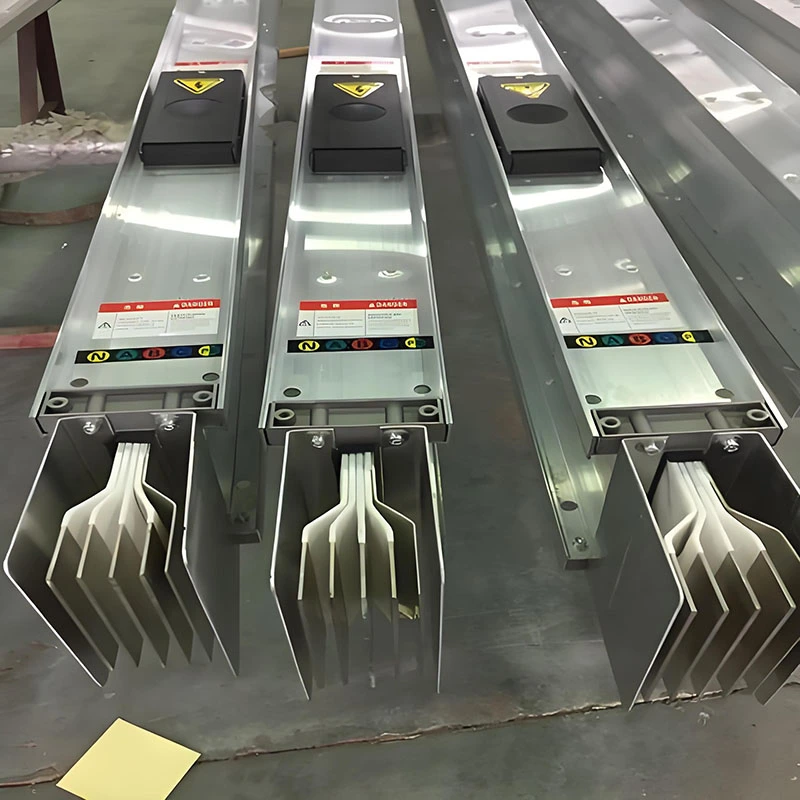

Düşük Akımlı Kapalı Otobüs Yolu

Düşük Akım Güç Dağıtımı için Hassas Kapsama Alanı

Düşük Akımlı Kapalı Bara, 25A–400A nominal akım aralığıyla tam senaryolu düşük yüklü güç dağıtımı için tasarlanmıştır. 660V'a kadar nominal gerilime ve 50Hz veya 60Hz frekansa sahip AC üç fazlı dört telli veya beş telli sistemleri destekler. Profesyonel bir Çin üreticisi ve tedarikçisi olarak Fenghua Electric, küçük ticari tesisler, ofis şube devreleri, otomasyon kontrol dolapları ve tıbbi laboratuvar ekipmanları için ideal çözümler sunar. Esnek, özelleştirilmiş güç aktarımı için hem hava yalıtımlı hem de kompakt yalıtımlı tipler mevcuttur.

Çekirdek Tipleri: Farklı Uygulamalar için İkili Çözümler

1. Hava Yalıtımlı Otobüs Yolu

Epoksi yalıtım blokları ile birleştirilmiş hava boşluklu yalıtım yapısına sahip olan bu sistem, yüksek yalıtım direnci (≥100MΩ) sağlar ve 3750V güç frekans gerilimine 1 dakika boyunca arızalanmadan dayanır. Tasarım, iletken sıcaklığını 60°C'nin altında ve muhafaza artışını 30K dahilinde tutarak ısı dağılımını artırır. Muhafaza, güçlü mekanik performans için güçlendirilmiş oluklu yapıya sahip soğuk haddelenmiş çelik veya alüminyum-magnezyum alaşımından yapılmıştır. Kalay kaplamalı yüksek saflıkta T2 bakır iletkenler (≥99,95%) düşük direnç ve kararlı iletkenlik sağlar. Uygun maliyetli projeler için alüminyum iletkenler isteğe bağlıdır.

2. Kompakt Yalıtımlı Otobüs Yolu

Bu tip, RoHS çevre standartlarını karşılayan, alev geciktirici XLPE ısıyla daralan makaronla birlikte iletkenleri sıkı bir şekilde sarmak için epoksi reçine veya gelişmiş polimer malzemeler kullanır. Kompakt yapısı, alan ihtiyacını azaltır ve baca kaynaklı yangın risklerini önleyerek gelişmiş yangın güvenliği sunar. IP54'e kadar koruma dereceleriyle nemli ve tozlu ortamlarda iyi performans gösterir. Optimize edilmiş tasarım, empedansı ve güç kaybını azaltarak 110 m'de ≤%2,5 voltaj düşüşüyle ​​yüksek iletim verimliliği sağlar. Yalıtım sistemi -200°C'den +200°C'ye kadar güvenilir bir şekilde çalışarak 30 yılı aşkın bir hizmet ömrü sağlar.

Olağanüstü Performans: Sıkı Standartlar Kararlı Çalışmayı Sağlar

Sertifikalı Kalite Güvencesi

Düşük Akımlı Kapalı Busway, uluslararası standartlara tam olarak uygun olarak üretilmektedir. Her ünite teslimattan önce kapsamlı testlere tabi tutularak çeşitli uygulamalar için tutarlı kalite, doğrulanmış performans ve güvenilir güç iletimi sağlanır.

Yüksek Koruma Seviyesi (IP40–IP65)

Muhafaza, IP40'tan IP65'e kadar koruma dereceleriyle tasarlanmıştır ve dış mekan kullanımı için daha yüksek dereceler mevcuttur. Gelişmiş delme perçinleme teknolojisi kusursuz, tamamen kapalı bir yapı oluşturarak sızdırmazlık performansını artırır ve toz ve nem girişini etkili bir şekilde önler. 2.000 saatlik tuz püskürtme testiyle kanıtlanmış dayanıklılığıyla yüksek nem, deniz iklimleri ve tuz sisi koşulları gibi zorlu ortamlar için çok uygundur.

Güçlü Kısa Devre ve Titreşim Direnci

Sistem mükemmel kısa devreye dayanıklılık özelliğine sahiptir. Alüminyum veya düşük manyetik çelik muhafaza, girdap akımı kayıplarını ve termal artışı azaltarak akım taşıma verimliliğini artırır. Yerleşik darbe emici yapılar, iç iletkenleri ve yalıtım bileşenlerini mekanik titreşimden ve dış etkilerden korur. Esnek bağlantılar ve kauçuk izolasyon yastıkları, transformatörlere veya dağıtım ekipmanına bağlandığında sistem stabilitesini daha da artırır.

Güvenli ve Verimli Topraklama Sistemi

Entegre topraklama tasarımı, iletkenin kendisinden önemli ölçüde daha büyük bir kesit alanına sahip, oldukça iletken bir alüminyum alaşımlı mahfaza kullanır. Bu, düşük topraklama direnci sağlar, güvenlik standartlarını karşılar ve hem ekipman hem de operatörler için güvenilir koruma sağlar.

Kolay Kurulum ve Bakım: Toplam Proje Yaşam Döngüsü Maliyetlerinin Azaltılması

Esnek Kurulum Yöntemleri: Hem yatay hem de dikey olmak üzere çok yönlü kurulumu destekler ve montaj braketleri kullanılarak elektrikli yükselticilere, ekipman odalarına veya tavanlara hızlı bir şekilde sabitlenebilir. Modüler tasarım hızlı montajı kolaylaştırır; standart bölümler 3m, 6m veya 8m uzunluklarda mevcuttur (kullanıcı özelliklerine göre özelleştirilebilir). Ayrıca çıkışlar arasındaki mesafenin 0,6 metreden az olmaması koşuluyla çıkış çıkışları müşteri isteğine göre istenilen herhangi bir yere konumlandırılabilmektedir. Bu esneklik, gelecekte kapasite artırımına ve rota ayarlamalarına olanak tanıyarak kurulum döngüsünü önemli ölçüde kısaltır.

Kullanıcı Odaklı Tasarım Detayları

Dağıtma üniteleri ≥200 döngülük takma/çıkarma ömrüne sahiptir. Faz hatası önleme tasarımlarına sahip konnektörlerle birleştirildiğinde kurulum hatası riski büyük ölçüde azalır.

Uç uca montaj yöntemi kullanılarak bağlantı cıvatalarının sabitlenmesi yalnızca tek bir anahtar gerektirir, bu da işlemi basit ve zahmetsiz hale getirir. Çeşitli akım değerlerine sahip tüm ürünler, yüksek derecede standardizasyon, güçlü değiştirilebilirlik ve kapasite ayarlamaları için uygun arayüz uyarlanabilirliği sağlayan standartlaştırılmış bir kapak plakası kullanır.

Oluklu genleşme derzleriyle donatılan sistem, hem yatay hem de dikey olarak ayarlamada iki serbestlik derecesine izin verir. Bu sadece sıcaklık dalgalanmalarından kaynaklanan genleşme ve büzülmeyi karşılamakla kalmaz, aynı zamanda temel oturmasından kaynaklanan yapısal sapmaları da telafi eder. Bu yenilik, geleneksel kayar plakalı genişletme cihazlarının zayıf koruma değerleri, hantal kurulum ve güvenilmez çalışma gibi eksikliklerini giderir.

Basitleştirilmiş Bakım Şeması: Rutin bakım, yalnızca konnektör sıkılığının ve muhafaza muhafazasının bütünlüğünün periyodik kontrollerini gerektirir. Yalıtım gücünün azalması gibi sorunlar durumunda, iç bileşenler kısa bir süre yüksüz çalışmayla kurutulabilir. Bölgesel aşırı ısınma meydana gelirse, bağlantı noktalarında sorun giderilerek veya yükün ayarlanmasıyla sorun hızlı bir şekilde çözülebilir ve bu da bakım maliyetlerinin düşmesine neden olur.

Tipik Uygulama Senaryoları

Düşük Akımlı Kapalı Otobüs Yolu aşağıdaki alanlarda yaygın olarak kullanılmaktadır:

▪Aydınlatma ve ekipman güç dağıtımına yönelik ticari ofisler

▪Kontrol kabinleri ve PLC'ler için endüstriyel otomasyon sistemleri

▪Kararlı, temiz güç gerektiren tıbbi ve laboratuvar ortamları

▪Alçak gerilim ve acil durum sistemleri altyapısının oluşturulması

▪Etkili yenilemenin gerekli olduğu fabrika yükseltmeleri

Seçim Kılavuzu: Proje Gereksinimlerini Bilimsel Olarak Eşleştirme

Akım Değeri Seçimi: Gerçek yük akımına göre uygun değeri seçin; gelecekteki kapasite genişletme ihtiyaçlarını karşılamak ve uzun vadeli ürün istikrarını sağlamak için %10-%20'lik bir güvenlik marjının dahil edilmesi önerilir.

Yalıtım Tipi Seçimi: Ortam sıcaklığının düşük olduğu ve akım dalgalanmalarının minimum olduğu kuru ortamlar için hava yalıtımlı sistemler tercih edilir; Alanın kısıtlı, yüksek nemli veya tozlu ortamlar için kompakt yalıtımlı sistemler önerilir.

Koruma Sınıfının Belirlenmesi: Standart iç mekan senaryoları için IP40 derecesi yeterlidir; dış mekan veya nemli/tozlu ortamlar için en az IP54 koruma sınıfı sağlayın; deniz iklimi ortamları için daha yüksek koruma sınıfına sahip ürünler tavsiye edilir.

İletken Malzemesi ile İlgili Hususlar: Sürekli yüksek yük içeren veya olağanüstü stabilite gerektiren projeler için bakır iletkenler tercih edilen seçimdir; bütçesi kısıtlı ve yük dalgalanmaları minimum olan projeler için alüminyum alaşımlı iletkenler seçilebilir.

Özel Gereksinimler için Özelleştirme: Kurulum ortamları, mevcut değerler veya işlevsel özelliklerle ilgili özel gereksinimleriniz varsa lütfen profesyonel ekibimizle iletişime geçin; Size ihtiyaçlarınıza göre özelleştirilmiş bir ürün çözümü sunacağız.
