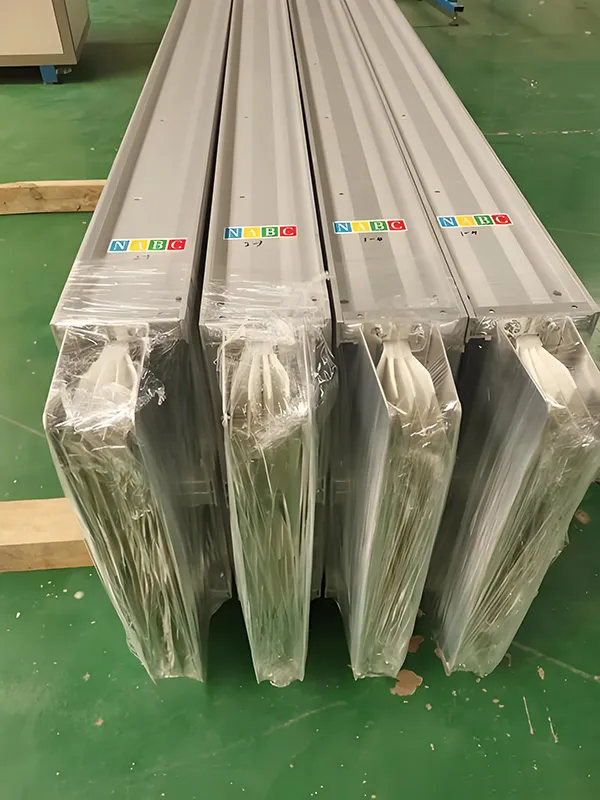

Alçak Gerilim Sandviç Busway

Kompakt yapısı, mükemmel ısı dağılımı ve sağlam akım taşıma kapasitesi nedeniyle Alçak Gerilim Sandviç Busway, modern güç dağıtım sistemlerinde ana tercih olarak ortaya çıkmıştır.

Çekirdek Yapısı ve Yalıtım Yapılandırması

•İletken Malzemesi: Yüksek saflıkta elektrolitik bakır (saflık ≥ %99,9); iletkenliği ve oksidasyon direncini arttırmak için yüzey isteğe bağlı olarak gümüş kaplanabilir veya kalay kaplanabilir.

Yalıtım Malzemeleri:

•Standart Tip: Uzun vadeli operasyonel güvenilirliği sağlamak için B Sınıfı veya daha yüksek yalıtım malzemelerini (sıcaklık direnci: 130°C) (polyester film, mika bant vb.) kullanır.

• Yangına Dayanıklı Tip: 600°C ila 1000°C arasındaki yüksek sıcaklıklarda bile yalıtım performansını koruyabilen, mika bant ve seramikleştirici silikon kauçuktan oluşan kompozit bir katman kullanır.

•Su Geçirmez/Korozyona Dirençli Tip: H Sınıfı polyester-imid veya epoksi reçine döküm yoluyla kapsülleme özelliğine sahiptir; Yalıtım sınıfı H Sınıfına (180°C) ulaşır ve 50 yılı aşan bir kullanım ömrü sunar.

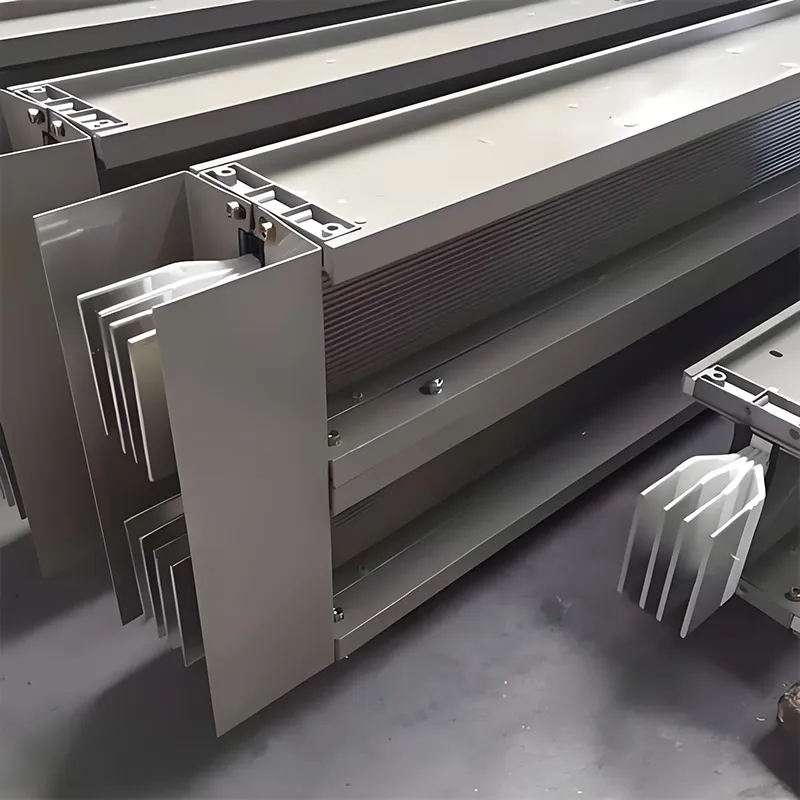

•"Sandviç" Yapı Özellikleri: Faz iletkenleri sıkı bir şekilde istiflenir ve herhangi bir hava boşluğu olmadan sıkıştırılır; düzenek tamamen kapsüllenmiş ve basınç altında kalıplanmış olup, reaktansı ve voltaj düşüşünü önemli ölçüde azaltır.

Temel Elektrik ve Güvenlik Parametreleri

Sıcaklık Artışı ve Termal Performans Kontrolü

Sıcaklık Artış Limitleri (40°C ortam sıcaklığında):

Bağlantı Terminalleri: ≤ 60 K (yani maksimum 100°C)

Metal Muhafaza: ≤ 30 K (yani maksimum 70°C)

Yalıtım Yüzeyi: ≤ 40 K (yani maksimum 80°C)

Isı Dağıtım Mekanizması:

İletkenler tarafından üretilen ısı, yalıtım katmanı yoluyla metal mahfazaya iletilir ve burada daha sonra konveksiyon ve radyasyon yoluyla dağıtılır.

Alüminyum alaşımlı muhafaza, ısı dağıtım verimliliğini %30'un üzerinde artıran entegre bir ısı emici kanatçık tasarımına sahiptir.

Isıya Dayanıklılık Sınırları:

Standart Tip: Uzun süreli çalışma sıcaklığı ≤ 130°C

Yangına Dayanıklı Tip: 960°C'de 90 dakikadan fazla sürekli güç kaynağı sağlayabilme kapasitesi

Dökme Reçine Tipi: -40°C ila 130°C ortam sıcaklığı aralığında stabil çalışma özelliğine sahiptir

Koruma Sınıfı (IP Kodu) ve Geçerli Ortamlar

Mekanik ve Montaj Özellikleri

Muhafaza Malzemesi:

Alüminyum Alaşımı: Hafiftir, korozyona dayanıklıdır ve mükemmel ısı dağılımı sunar; Koruyucu Topraklama (PE) iletkeni olarak kullanıma uygundur.

Soğuk Haddelenmiş Çelik: Yüksek yapısal mukavemet; Yangına dayanıklı boya ile kaplandığında yangına dayanıklı uygulamalara uygundur.

Reçine Döküm: Metalik olmayan bir muhafazaya sahiptir ve kapsamlı "dört yönlü koruma" sağlar; su geçirmezlik, korozyon direnci, patlama direnci ve toz geçirmezlik.

Kurulum Yöntemi:

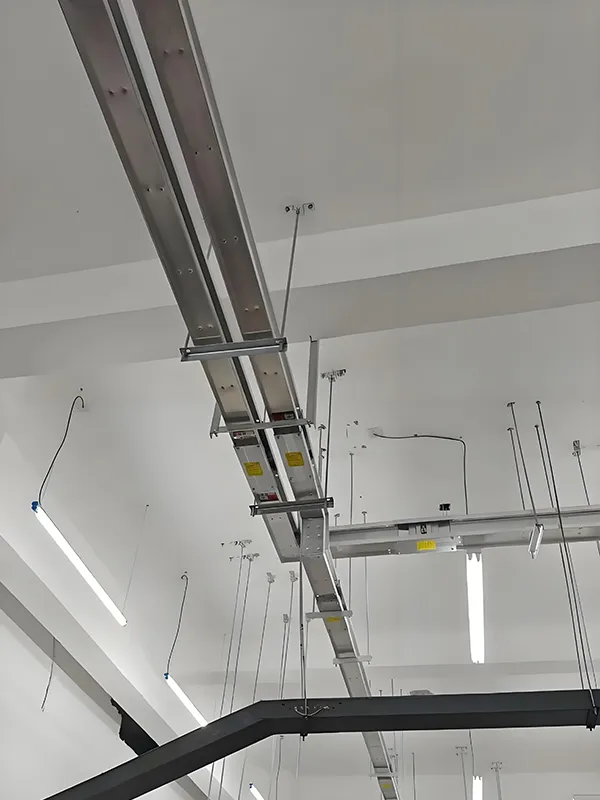

±4 mm'lik ayarlanabilir tolerans aralığıyla yatay veya dikey askılı montajı destekler.

Destek/Askı Aralığı: Düz bölümler için ≤3m; Kavisli bölümler için ≤1,5m.

Bağlantı Teknolojisi:

Tek Cıvatalı Hızlı Bağlantı: Minimum temas direnci sağlamak için tork kontrol mekanizmasıyla donatılmıştır.

Akıllı Konektörler: Bakım izleme yeteneklerini destekleyerek operasyonel arıza riskini azaltır.

Uzmanlaşmış Teknolojilerin Genişletilmesi

Yangına Dayanıklı Busbar Kanalı (NH Tipi)‌

Yangına Dayanıklılık Derecesi: 1 saat, 1,5 saat, 2 saat veya 3 saat olarak seçilebilir seçenekler

Isı Yalıtım Katmanı: Alüminyum Silikat Elyaf Keçe (Sıcaklık Dayanımı: 1250°C)

Dış Kaplama: Şişen Yangına Dayanıklı Boya; Isı transferini geciktirmek için yangına maruz kaldığında termal iletkenliği hızla artırır

Su Geçirmez Busbar Kanalı (Reçine Döküm Tipi)‌

Koruma Derecesi: IP67–IP68

Yalıtım Malzemesi: Doymamış polyester reçine + inorganik dolgu maddeleri, bütünleşik döküm kalıplanmış

Uygulama Senaryoları: Demiryolu taşımacılığı, kimya tesisleri, kıyı tesisleri ve diğer aşındırıcı veya nemli ortamlar

Akıllı Busbar Kanalı

Sıcaklık ölçümü, akım izleme ve kaçak alarm modüllerini entegre eder.

Bina Otomasyon Sistemlerine entegrasyon için RS485 veya kablosuz iletimi destekler.

SSS

1. Alçak Gerilim Sandviç Busway Nedir?

Alçak Gerilim Sandviç Busway, modern binalar ve endüstriyel tesisler için yüksek akım kapasitesi, düşük empedans ve verimli güç iletimi sağlayan, fazlar arasında izolasyona sahip, birbirine yakın istiflenmiş iletkenler kullanan kompakt bir otobüs yolu güç dağıtım sistemidir.

2. Geleneksel kablolarla karşılaştırıldığında sandviç busway'in avantajları nelerdir?

Geleneksel kablolarla karşılaştırıldığında, sandviç bara kanalı sistemi daha iyi ısı dağılımı, daha yüksek akım taşıma kapasitesi, daha kolay kurulum ve esnek genişleme sunarak onu büyük güç dağıtım projeleri için ideal kılar.

3. Alçak Gerilim Sandviç Busway yaygın olarak nerede kullanılır?

Güvenilir ve verimli enerji dağıtımının gerekli olduğu veri merkezleri, ticari binalar, fabrikalar, havalimanları, alışveriş merkezleri ve yüksek binalarda yaygın olarak uygulanmaktadır.

4. Alçak gerilim bara sistemleri için hangi akım değerleri mevcuttur?

Alçak gerilim otobüs yolu sistemlerinin çoğu, proje gereksinimlerine ve sistem tasarımına bağlı olarak 400A ile 6300A arasında değişen akım değerlerini destekler.

5. Otobüs yolu belirli projelere göre özelleştirilebilir mi?

Evet. Fenghua Electric gibi profesyonel otobüs yolu üreticileri ve tedarikçileri, mevcut kapasiteye, kurulum ortamına, koruma seviyesine ve proje düzenine bağlı olarak özel otobüs yolu çözümleri sağlayabilir.

6. Sandviç otobüs yolu endüstriyel güç dağıtımı için güvenli midir?

Evet. Yüksek kaliteli alçak gerilim bara kanalı sistemleri, güçlü izolasyona, yüksek koruma seviyelerine ve güvenilir kısa devre direncine sahiptir ve güvenli ve istikrarlı çalışmayı garanti eder.

7. Güvenilir bir otobüs yolu üreticisini veya tedarikçisini nasıl seçerim?

Satın almadan önce otobüs yolu üreticisinin üretim deneyimini, sertifikalarını, proje örneklerini, özelleştirme yeteneğini ve teknik desteğini değerlendirmelisiniz.

8. Alçak Gerilim Sandviç Otobüs Yolu için nasıl fiyat teklifi alabilirim?

Doğru bir alçak gerilim otobüs yolu fiyatı almak için genellikle tedarikçiye mevcut değer, otobüs yolu uzunluğu, kurulum tipi ve proje çizimleri gibi ayrıntıları vermeniz gerekir.
