Bakır İletkenli Sandviç Busway

Bakır İletkenli Sandviç Busway, modern güç dağıtım sistemleri için özel olarak tasarlanmış, yüksek verimli bir güç aktarım çözümüdür. Yüksek saflıkta elektrolitik bakır iletkenler ve sıkı bir şekilde istiflenmiş faz iletkenlerine sahip bir "sandviç" yapı kullanarak iletkenleri, yalıtım malzemelerini ve metal mahfazayı kusursuz bir şekilde bütünleştirir. Bu tasarım, yüksek akım taşıma kapasitesi, düşük güç kaybı ve kurulum esnekliği gibi çok sayıda avantaj sunar. Ürün, endüstriyel tesisler, yüksek binalar, veri merkezleri ve raylı ulaşım sistemleri gibi yüksek akım güç dağıtım senaryolarında geniş çapta uygulanabilir ve çok çeşitli elektrik uygulamaları için istikrarlı ve güvenilir güç iletimi garantisi sağlar.

Teknik Parametreler

Temel Teknik Avantajlar

(I) Yüksek Saflıkta Bakır İletkenler: Daha Düşük Kayıp, Daha Fazla Enerji Verimliliği

Sistemde iletken malzeme olarak ≥%99,95 saflığa sahip T2 sınıfı elektrolitik bakır kullanılmaktadır. 20°C'de direnç ≤0,01724 Ω·mm²/m'dir ve iletkenlik %98'i aşar. Standart bakır malzemelerle karşılaştırıldığında bu, hat kayıplarında yaklaşık %5 ila %8 oranında bir azalmaya neden olur. İletken yüzeyleri isteğe göre kalay veya gümüş kaplanabilir; bu, oksidasyona ve korozyona karşı direnci önemli ölçüde artırır, temas direncini azaltır, bağlantı noktalarının uzun vadeli stabilitesini sağlar ve ürünün hizmet ömrünü etkili bir şekilde uzatır.

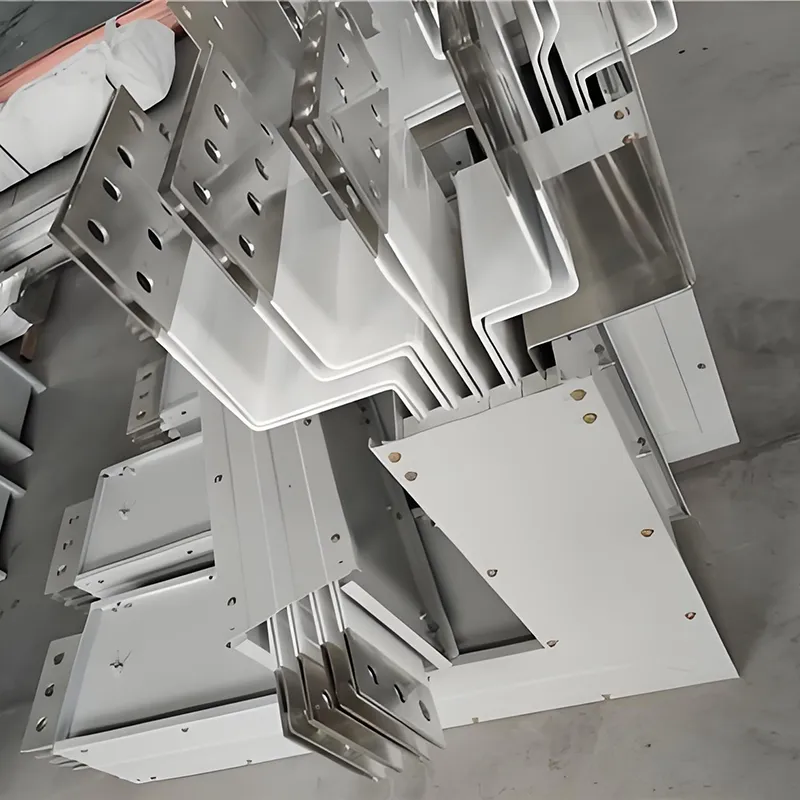

(II) "Sandviç" Kompakt Yapı: Uzay Kullanımı ve Enerji Verimliliğinde İkili Bir Atılım

Üç fazlı iletkenler, ince katmanlı yalıtım malzemeleri kullanılarak doğrudan bağlanır ve herhangi bir hava boşluğu olmadan sıkıca istiflenir, böylece elektrik aralığı yalnızca 6–10 mm'ye sıkıştırılır. Bu tasarım, birim alan başına güç aktarım yoğunluğunu %40'ın üzerinde artırır ve daha kompakt bir fiziksel profil sağlar. Sonuç olarak, kurulum alanından önemli ölçüde tasarruf sağlar ve bu da onu özellikle elektrikli yükselticiler ve ekipmanın yoğun olduğu bölgeler gibi alanın kısıtlı olduğu ortamlar için çok uygun hale getirir. Ayrıca, bu sıkı düzenlenmiş yapı, sistem reaktansını geleneksel hava yalıtımlı bara kanal sistemlerinde bulunanın yalnızca %40 ila %60'ına düşürür, yüksek akım çalışma koşulları altında voltaj düşüşünü önemli ölçüde en aza indirir ve genel güç aktarım verimliliğini artırır.

(III) Yüksek Verimli Isı Dağıtımı Tasarımı: Daha Düşük Sıcaklık Artışı, Daha Fazla Kararlılık

İletkenler tarafından üretilen ısı, yalıtım katmanı üzerinden hızla metal mahfazaya iletilir. Entegre ısı dağıtma kanatlarına sahip bir alüminyum alaşımlı muhafaza ile eşleştirildiğinde, muhafazanın yüzey alanı %30'un üzerinde artırılarak ısı dağıtma verimliliğinde önemli bir iyileşme sağlanır. Bazı yüksek akım kapasiteli modellerde mahfazanın iç yüzeyinde uzunlamasına ısı dağıtma olukları bulunur; bu tasarım, bağlantı terminallerinin sıcaklık artışının ≤60K ve metal mahfazanın sıcaklık artışının ≤30K kalmasını sağlayarak termal iletkenliği daha da artırır, böylece uzun süreli çalışma sırasında sabit çalışma sıcaklıklarını güvenli bir aralıkta korur.

(IV) Tüm Senaryolar için Kapsamlı Koruma - Güvenli ve Güvenilir

Temel Koruma: Muhafaza alüminyum-magnezyum alaşımından veya soğuk haddelenmiş çelik sacdan yapılmıştır. Eloksal, elektroforez veya elektrostatik toz kaplama ile işlendiğinde mükemmel korozyon direnci ve mekanik mukavemet sergiler. IP54 veya daha yüksek bir giriş koruma (IP) derecesi ile toza ve sıçrayan suya karşı etkin koruma sağlayarak genel fabrika zeminleri ve güç dağıtım odaları gibi standart ortamlar için uygun hale getirir.

Özel Ortamlar için Koruma: Özelleştirilmiş su geçirmez (kapsüllü) modeller mevcuttur. Bu üniteler, IP67–IP68 IP derecesine ulaşan, inorganik dolgularla birleştirilmiş doymamış polyester reçine kullanılarak tamamen yalıtılmış, entegre bir kapsülleme özelliğine sahiptir. Dış mekan ortamlarında, su altı ortamlarında ve aşındırıcı gazlar içeren atmosferlerde istikrarlı bir şekilde çalışma kapasitesine sahiptirler ve 50 yılı aşan izolasyon eskime ömrüne sahiptirler.

Yangına Dayanıklı Koruma: Yangına dayanıklı modellerde mika bant ve seramikleştirici silikon kauçuktan oluşan kompozit bir yalıtım katmanı kullanılır. Muhafaza, şişen (yangını genişleten) yanmaz bir boya ile kaplanmıştır; Ünite, 960°C'lik aşırı sıcaklıklara maruz kaldığında bile 1 ila 3 saat boyunca güç beslemesini koruyabilir ve yangın güvenlik devreleri için sürekli güç güvencesi sağlar. Bu ürünler GB/T 9978.1-2008 gibi ulusal standartlara uygundur.

(V) Modüler Kurulum - Esnek ve Kullanışlı Genişletme

Standartlaştırılmış modüler tasarıma sahip sistem, tek bir cıvata kullanılarak sahada hızlı bağlantıya olanak tanır. Her bağlantı, minimum temas direncini sağlamak için bir tork kontrol mekanizmasıyla donatılmıştır. Konektörler ±4 mm'lik bir hizalama toleransı ayarını destekleyerek kurulum hatalarını etkili bir şekilde telafi eder. Fişli üniteler veri yolu boyunca herhangi bir noktaya yerleştirilebilir ve çalışır durumda takmayı (canlı takma/çıkarma) destekler - toprak bağlantısı ilk önce devreye girer ve en son ayrılır - minimum 200 fişe takma döngüsü için derecelendirilmiştir. Bu esneklik, sistemin üretim hattının yeniden yapılandırılmasına ve ekipman genişletme gereksinimlerine kolayca uyum sağlamasına olanak tanır ve böylece inşaat teslim sürelerini ve bakım maliyetlerini azaltır.

Ürün Seçim Kılavuzu

Uygulama Senaryoları

(I) Endüstriyel İmalat Sektörü

Otomotiv üretimi, mekanik işleme, elektronik montaj ve benzeri alanlarda yer alan ağır iş atölyeleri için uygundur ve büyük ölçekli makineler ve otomatik üretim hatları için istikrarlı bir omurga güç kaynağı sağlar. Düşük empedans özellikleri, akım dalgalanmalarından kaynaklanan voltaj düşüşlerini etkili bir şekilde azaltırken, modüler tasarımı sık üretim hattı ayarlamalarını ve ekipman genişletmeyi kolaylaştırarak endüstriyel üretimin esnek taleplerini karşılar.

(II) Yüksek Binalar ve Ticari Kompleksler

Elektrik yükselticilerinin içine dikey olarak monte edilen bu sistemler, her kat için birincil güç dağıtım hatları olarak hizmet vermektedir; bu çözüm, yüksek binaların %90'ından fazlası tarafından benimsenmiştir. Ticari komplekslerde, alışveriş merkezleri, oteller, ofis binaları gibi çeşitli mekanların farklı elektrik yükü gereksinimlerini karşılayarak uzun mesafeli, yüksek akımlı enerji dağıtımına olanak tanır; ayrıca güç dağıtımı için uygun dağıtım noktaları sunarak gelecekteki bakım ve sistem değişikliklerini basitleştirir.

(III) Veri Merkezleri ve Sağlık Tesisleri

Bu sistemler, olağanüstü güvenilirlik gerektiren veri merkezi sunucuları ve tıbbi ekipman gibi kritik görev yükleri için sürekli ve güvenilir güç güvencesi sağlar. Bazı akıllı ürün modellerinde entegre sıcaklık algılama ve akım izleme modülleri bulunur; RS485 veya kablosuz iletim protokollerini destekleyen bu cihazlar, uzaktan çalıştırma ve bakımın yanı sıra arıza ön uyarı yeteneklerini de mümkün kılarak kesintisiz güç kaynağı sürekliliği sağlar.

(IV) Özel Çevresel Ayarlar

Su geçirmez dökme reçine ürünleri, yeraltı hizmet tünelleri, su arıtma tesisleri ve kıyı tesisleri gibi nemli ve aşındırıcı ortamlar için idealdir. Yangına dayanıklı ürünler ise yangın güvenlik devrelerinde ve acil durum güç sistemlerinde kullanılmak üzere tasarlanmıştır; Yangın durumunda güç kaynağının sürekliliğini sağlayarak personelin tahliyesi ve ekipmanların kurtarılması için kritik zaman kazanırlar.

SSS

S1: Bakır İletkenli Sandviç Otobüs Yolu Nedir?

C: Kararlı akım, düşük kayıp ve güvenilir çalışma için yoğun T2 bakır iletkenlere (≥%99,9) sahip, düşük voltajlı, orta ila yüksek yük dağıtım sistemidir.

S2: Temel özellikleri nelerdir?

A: 1000A olarak derecelendirilmiştir, ≤1000V sistemler için uygundur. Bakır, düşük temas direnci ve korozyon önleyici için kalay kaplıdır. IP54+ koruması, GB 7251 ve IEC 61439 ile uyumludur.

S3: Yaygın olarak nerede kullanılır?

C: Yüksek binalar, endüstriyel tesisler, ticari merkezler, veri merkezleri ve diğer düşük voltajlı güç dağıtım uygulamaları için idealdir.

S4: Başlıca avantajları nelerdir?

C: Yüksek akım kapasitesi, düşük enerji kaybı, mükemmel ısı dağılımı, kompakt tasarım ve kolay kurulum ve genişletme.

S5: Güvenli ve güvenilir mi?

C: Evet. Yoğun yapı ve yüksek kaliteli bakır, güvenilir çalışmayı sağlar ve tüm ürünler güvenlik açısından CCC sertifikasına sahiptir.

S6: Otobüs yolunu özelleştirebilir miyim?

C: Fenghua Electric, farklı düzenler, uzunluklar ve kapasiteler için esnek çözümler sunar. Özel siparişler veya danışmanlık için bizimle iletişime geçin.

S7: Geleneksel otobüs yolu veya kablolarla karşılaştırıldığında nasıldır?

C: Enerji kaybını azaltır, ısı dağılımını iyileştirir ve yerden tasarruf sağlar; bu da onu geleneksel kablolamaya göre daha verimli ve güvenilir kılar.

S8: Nasıl satın alabilirim veya bilgi alabilirim?

C: Fiyat teklifi istemek, sipariş vermek veya proje gereksinimlerini tartışmak için Fenghua Electric ile iletişime geçin. Tüm sorularınız için profesyonel destek sağlıyoruz.
