Dikey Sandviç Otobüs Yolu

Ürün Konumlandırma: Dikey Güç Dağıtım Senaryolarına Uygun Verimli Bir Güç İletimi Çözümü

Qingdao Fenghua Elektrikli Dikey Sandviç Otobüs Yolu, yüksek binalardaki güç dağıtım şaftları ve endüstriyel tesislerdeki dikey güç iletimi gibi senaryolar için titizlikle hazırlanmış bir yüksek akım güç dağıtım çözümüdür. "Sandviç" kompakt istifleme yapısını dikey kurulum için optimize edilmiş bir tasarımla bütünleştiren ürün, alan kullanımında, güç aktarımı verimliliğinde, güvenlikte ve stabilitede birçok atılım gerçekleştirerek kendisini modern mimari ve endüstriyel ortamlarda dikey güç dağıtımı için önde gelen bir seçim haline getiriyor.

Teknik Parametreler

Temel Teknolojiler: Dikey Ortamlarda Performans Atılımları

1. Özelleştirilmiş "Sandviç" İstifleme Yapısı: Dikey Alanlara Uyarlanmış Kompakt Bir Tasarım

Ürün, üç fazlı iletkenlerin boşluksuz ve sıkı istiflenmesini sağlayan bir "sandviç" yapı kullanır. İletkenler, yüksek performanslı dielektrik malzemeler kullanılarak birbirlerinden doğrudan yalıtılır, böylece fazlar arasındaki hava boşlukları tamamen ortadan kaldırılır. Dikey kurulum senaryoları için özel olarak optimize edilmiş iletkenlerin düzeni ve mahfaza yapısı, geleneksel otobüs yolu sistemlerine kıyasla toplam hacmi %30'un üzerinde azaltacak şekilde iyileştirildi. Bu tasarım, güç dağıtım şaftlarının dar alanlarına mükemmel bir uyum sağlar ve sınırlı dikey kanallarda maksimum akım taşıma kapasitesine olanak tanır^.

2. Yüksek Saflıkta Bakır İletkenler: Dikey Güç İletiminde Verimliliğin Sağlanması

İletken malzeme olarak saflığı ≥%99,95 olan T2 sınıfı elektrolitik bakır seçilmiştir. 20°C'de direnci 0,01777 Ω·mm²/m kadar düşüktür ve iletkenliği %98'i aşar. Dikey güç iletimi senaryolarında, bu düşük direnç özelliği, uzun mesafelerdeki voltaj düşüşünü etkili bir şekilde en aza indirerek yüksek bir binanın her katında istikrarlı besleme voltajı sağlar. İletken yüzeyleri, korozyon direncini arttırmak için isteğe bağlı olarak kalay veya gümüş kaplama ile kaplanabilir; bu, düşük temas direncinin uzun vadede (nemli güç dağıtım şaftı ortamlarında bile) korunmasını sağlar ve böylece olası aşırı ısınma tehlikelerini ortadan kaldırır.

3. Entegre Dikey Isı Dağıtım Sistemi: Uzun Mesafelerde Sıcaklık Artışı Sorununun Çözümü

Sistem, dikey kurulum sırasında yukarı doğru birikme eğilimi gösteren ısı sorununu çözmek için üç aşamalı bir dikey ısı dağıtım yolu kullanır: "İletken - Yalıtım Katmanı - Metal Muhafaza." Muhafaza, yüzeyinde entegre uzunlamasına ısı dağıtma kanatçıkları bulunan, ekstrüzyonlu alüminyum-magnezyum alaşımından üretilmiştir. Standart çelik muhafazalarla karşılaştırıldığında bu tasarım, ısı dağıtım yüzey alanını %35 artırır ve termal iletkenlik verimliliğini beş kat artırır. 40°C'lik bir ortam sıcaklığında, bağlantı terminallerinin sıcaklık artışı ≤60K kalırken metal kasanın sıcaklık artışı ≤30K kalır; bu rakamlar endüstri standartlarının oldukça altındadır ve böylece uzun mesafeli dikey güç iletimi sırasında kararlı çalışma sağlanır.

4. "Baca Etkisine" Karşı Güvenlik Tasarımı: Sağlam Bir Dikey Yangın Bariyerinin Oluşturulması

"Sandviç" boşluksuz yapı, sürekli hava kanallarını tamamen ortadan kaldırır; Yangın durumunda sıcak hava akımının otobüs yolu sistemi boyunca hızla yukarıya doğru yayılması engellenir. Bu, "baca etkisini" kaynağında etkili bir şekilde ortadan kaldırır ve yetkili ulusal yangın güvenliği kurumlarının testlerini başarıyla geçmiştir. Ayrıca seçenek olarak yangına dayanıklı bir model de mevcuttur; Mika bant ve seramikleştirici silikon kauçuktan oluşan kompozit bir yalıtım katmanı kullanan bu versiyon, 960°C'lik aşırı sıcaklıklarda güç kaynağını 180 dakikadan fazla tutabilir, böylece yüksek binalardaki yangın güvenliği devrelerine yönelik katı gereksinimleri karşılar.

Dikey Kurulum için Ayrıcalıklı Özellikler

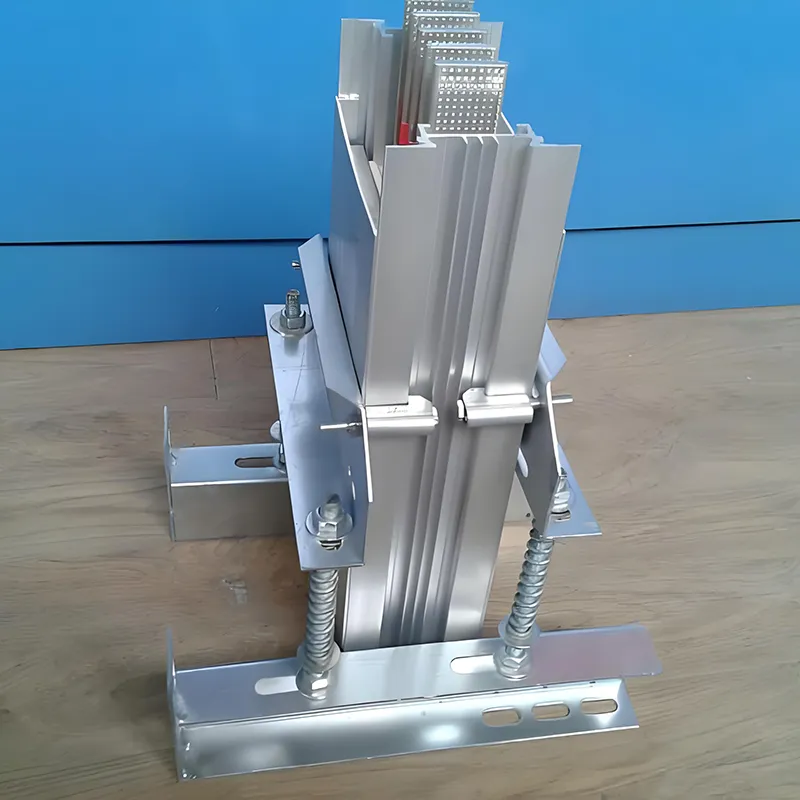

1. Modüler Dikey Bağlantı Sistemi

Fabrikada önceden üretilmiş standart ünitelere sahip sistem, yerinde bağlantılar için çift uçlu tork kontrollü cıvatalar ve disk yaylar kullanır. Bu tasarım, dikey kurulumların doğasında olan hassas sapmaları etkili bir şekilde karşılayan ±4 mm'lik kurulum toleransı ayarına olanak tanır. Segment başına kurulum süresi ≤10 dakikadır; Geleneksel kablo kablolaması ile karşılaştırıldığında inşaat verimliliği %60'ın üzerinde artırılmıştır.

2. Katmanlı Takılabilir Tasarım: Zemine Özel Güç İhtiyaçlarını Esnek Bir Şekilde Karşılar

Çıkış çıkışları, bara kanalı boyunca herhangi bir dikey konumda açılabilir. Dağıtma üniteleri çalışırken takmayı (canlı koşullar altında takma ve çıkarma) destekleyerek elektrik arkı riskini tamamen ortadan kaldırmak için "önce toprak, son toprak" bağlantı sırasını garanti eder. Her kat, tüm bara bölümlerinin yeniden kablolanmasına gerek kalmadan, özel güç gereksinimlerine göre dağıtım ünitelerini esnek bir şekilde yapılandırabilir; bu, yüksek binalarda tipik olan kat yerleşimi ayarlamalarını ve kapasite genişletme ihtiyaçlarını mükemmel şekilde karşılar.

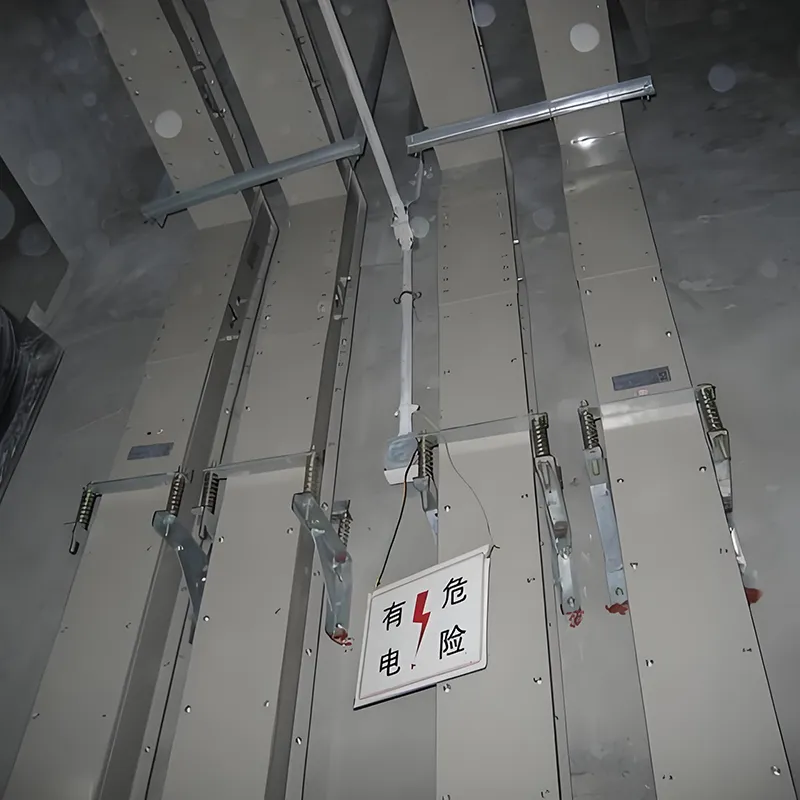

3. Düşmeyi Önleyici ve Sismik Güçlendirme

Dikey kurulum senaryoları için özel olarak tasarlanan sistem, 8 büyüklüğündeki deprem etkilerine dayanabilen özel düşme önleyici braketler ve sismik takviye bileşenleri ile donatılmıştır, böylece aşırı çalışma koşulları altında bara kanalının yapısal stabilitesini sağlar. Braket aralığı, zemin yüksekliği gereksinimlerine göre esnek bir şekilde ayarlanabilir: düz bölümler için ≤3m ve köşe bölümleri için ≤1,5m.

Uygulama Senaryoları

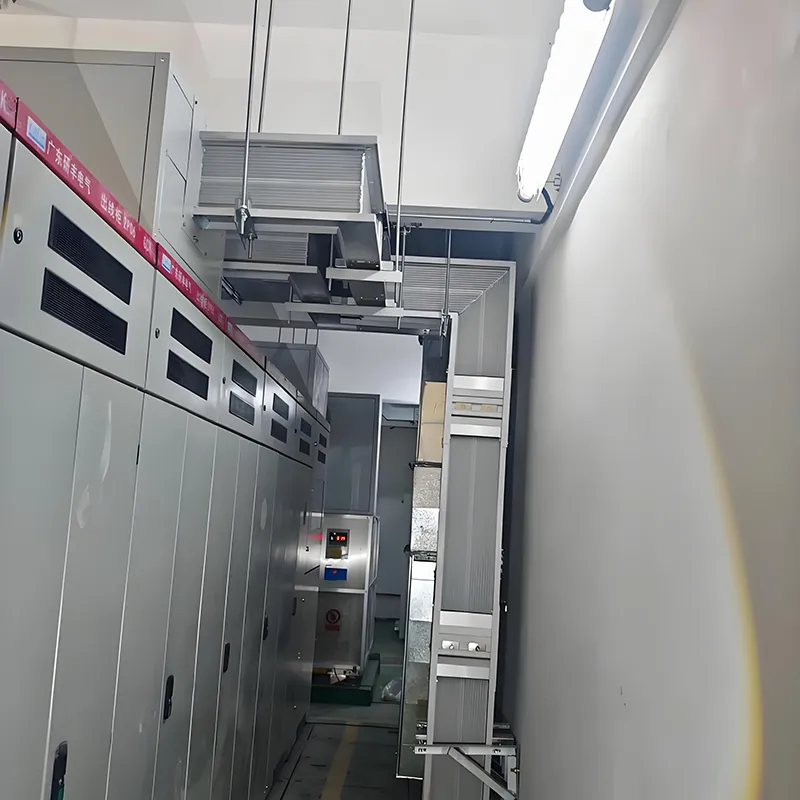

1. Yüksek Bina Enerji Dağıtım Şaftları

Güç dağıtım şaftları içerisinde dikey olarak yönlendirilen sistem, geleneksel kabloların yerine geçer. Aynı akım kapasitesiyle, kabloların gerektirdiği alanın yalnızca üçte birini kaplar ve yüksek katlı enerji dağıtım şaftlarındaki sınırlı alan gibi kritik bir sorunu etkili bir şekilde çözer. Tamamen kapalı yapısı, kemirgen istilası ve yangın riski gibi tehlikeleri ortadan kaldırarak binanın enerji dağıtım sisteminin genel güvenliğini artırır.

2. Endüstriyel Tesislerde Dikey Enerji İletimi

Çok katlı endüstriyel tesislerdeki büyük ölçekli ekipmanlar ve otomatik üretim hatları için dikey omurga güç kaynağı sağlar. Yüksek akım taşıma yoğunluğu, konsantre ekipman yerleşimleri için idealdir; modüler genişletilebilirliği ise üretim hatlarında esnek ayarlamaları destekler.

3. Uzmanlaşmış Dikey Ortamlar

Su geçirmez dökme reçine ürünleri, yeraltı hizmet tünelleri ve raylı ulaşım sistemleri gibi nemli ve aşındırıcı ortamlarda dikey güç iletimi için uygundur. Yangına dayanıklı ürünler, petrokimya ve nükleer enerji endüstrilerinde olduğu gibi sıkı yangın güvenliği gerekliliklerine sahip dikey güç dağıtım senaryolarına uygulanabilir.

Müşteri Değeri

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd., Batı Kıyısı Yeni Bölgesi'ndeki güzel sahil kenti Qingdao'da yer almaktadır. 2005 yılında kurulan şirket, kablo kanalları, bara kanal sistemleri ve güç dağıtım kabinleri dahil olmak üzere elektrikli ürünlerde uzmanlaşmış lider bir üreticidir. Bağlı kuruluşumuz Qingdao Fenghua Electric Co., Ltd., ana şirketimizi tamamlayıcı bir rolde faaliyet göstermekte ve toplu olarak güç dağıtım ekipmanlarının tüm yelpazesini kapsayan kapsamlı bir ürün matrisi oluşturmaktadır. Son yıllarda şirket, yenilikçiliğe olan kararlı bağlılığını sürdürerek, enerji tasarrufu ve tüketimin azaltılması alanında dikkate değer sonuçlar elde etti. Kendiliğinden kilitlenen kablo kanalları ve bakır-alüminyum kompozit bara kanalları gibi ürünlerimizin birçoğu, yüksek katma değerleri ve ileri teknolojik içerikleri nedeniyle pazarda tanınmaktadır. Ayrıca, geniş bir yelpazedeki otobüs kanalı spesifikasyonlarını kapsayan kapsamlı test raporlarına ve zorunlu sertifika sertifikalarına sahibiz; bu da müşterilerimizin çeşitli ve çok yönlü ihtiyaçlarını tam olarak karşılamamıza olanak tanıyor.

Qingdao Fenghua Electric'in Dikey Sandviç Otobüs Yolu'nu seçerek aşağıdakilerden yararlanırsınız:

• Alan Optimizasyonu: Dikey alan kullanımı üç kat artırılarak, güç dağıtım şaftlarındaki tipik kapalı ortamlara mükemmel uyum sağlar.

• Enerji Verimliliği: Düşük dirençli bakır iletkenlere ve düşük reaktanslı yapısal tasarıma sahip olup, güç dağıtım kayıplarını yıllık %10 ila %20 oranında azaltır.

• Güvenlik ve Güvenilirlik: Çok sayıda koruma katmanının yanı sıra "baca etkisi" önleyici bir tasarımı bir araya getirerek sağlam bir dikey yangın bariyeri oluşturur.

• Esnek Uyarlanabilirlik: Katmanlı eklenti arayüzü ve modüler kurulum yetenekleriyle, gelecekteki zemin düzeni ayarlamalarına ve ekipman genişletme gereksinimlerine uyum sağlar.

• Marka Güvencesi: Qingdao Fenghua'nın 18 yıllık özel üretim uzmanlığıyla desteklenen kapsamlı satış sonrası servis ve teknik destek sağlıyoruz.

SSS

1.Dikey sandviç otobüs yolu nedir?

Dikey sandviç busway, yüksek binalarda ve endüstriyel atölyelerde güvenli ve verimli dikey güç iletimi için tasarlanmış, yığılmış bakır iletkenlere sahip kompakt, yüksek akım dağıtım sistemidir.

2.Akım ve voltaj değerleri nelerdir?

Fenghua Electric dikey veri yolları, çeşitli düşük voltajlı yüksek akım dağıtım uygulamaları için uygun olan 250A–6300A ve ≤690VAC olarak derecelendirilmiştir.

3.İletkenler için hangi malzemeler kullanılıyor?

Düşük kayıp, yüksek iletkenlik ve uzun vadeli güvenilirlik sağlayan yüksek saflıkta T2 elektrolitik bakır kullanılır.

4.Hangi koruma seviyeleri mevcut?

Koruma, modele bağlı olarak IP54 ile IP68 arasında değişir ve bu da onu iç mekan, dış mekan ve zorlu ortamlara uygun hale getirir.

5.Otobüs yolu yangına yatkın alanlarda kullanılabilir mi?

Evet, yangına dayanıklı model, yangın koşullarında güvenli çalışma için tasarlanmış 180°C'ye kadar yalıtım ve kısa devreye dayanıklılık özelliğine sahiptir.

6. Dikey olarak ne kadar yükseğe monte edilebilir?

Dikey kurulum, otobüs yolu tipine ve yük gereksinimlerine bağlı olarak 200 metreye kadar ulaşabilir.

7.Kurulum kolay mı?

Evet, modüler tasarım ve kompakt yapı, hızlı ve rahat kuruluma olanak tanıyarak işçilik ve proje süresini azaltır.

8. Yaygın olarak nerede kullanılır?

Yüksek bina şaftları, endüstriyel atölyeler, fabrikalar, veri merkezleri ve diğer dikey yüksek akım dağıtım senaryoları için idealdir.
